Beschrijving

Naar: Functioneel Model, Attributen


Definitie

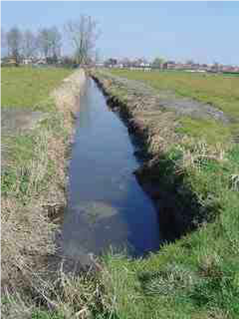

Het HydroObject beschrijft de kleinste, homogene eenheid van het oppervlaktewater, vanuit een hydrologisch netwerk perspectief. ​


“Een segment van een oppervlaktewater in een hydrologisch netwerk”

Herkomst definitie: IMWA (Oppervlaktewatersegment)


Toelichting


Het HydroObject in DAMO vormt de vertegenwoordiging van het object WatercourseLink in INSPIRE Hydrography, een lijnvormig segment van de waterloop, dat wordt afgebakend door twee punten.


Afbakening van een HydroObject kan gebeuren bij:​

-bij een grote wijziging in het profiel, ​

-bij een peil-scheidend kunstwerk, ​

-wanneer meerdere watergangen bij elkaar komen,

-en wanneer het vanwege bedrijfsprocessen van het waterschap wordt vereist.


De hydro-objecten van de waterschappen vormen samen met de wateren in het beheer bij Rijkswaterstaat het hydrologische netwerk van Nederland.


In het netwerk kunnen ook pseudovakken zijn opgenomen. Deze worden ingezet om, ook in het geval van a) complexe kunstwerken of b) meren/plassen met meerdere aansluitingen, het netwerk te kunnen waarborgen.

Droge sloten worden ook opgenomen als HydroObject.





Geometrie

Lijn

Zoomniveau

Niet van toepassing

Representatie

De stroomrichting van de waterloop kan middels een pijlsymbool worden weergegeven


Associaties

Model

Object

Algemeen

Legger Watersysteem, Metadata

Watersysteem

HydroObjectGroepering, KRWOppwStromend,  Oppervlaktewaterlichaam, Vaarweg

Watersysteem, Keringen

MeetLocatie, MeetLocatieProfiel, NormGeparamProfiel, Onderhoudsplicht

Watersysteem, Afvalwaterketen

Lozingspunt



Relaties standaarden

Standaard

Entiteit

Geometrie

Generalisatie

Specialisatie

IMWA

nvt

Lijn

nvt

Nvt

IMGEO

Waterloop

Vlak

Waterdeel

Nvt

BGT

Waterloop

Vlak

Waterdeel

Nvt

INSPIRE

Watercourse

Lijn

Hydrography

Nvt


Komt voor in

Producten

Legger Watersysteem, beheerregister waterlopen

Onderdeel van

DAMO Watersysteem


Inwinningsregels

Lijn

Geschematiseerd, gepositioneerd op BGT


Klein/Midschalig

Hartlijn


Grootschalig

Hartlijn aangevuld met de denkbeeldige lijn langs de bovenkant van het kunstmatig aangebrachte breukvlak in het terrein, als glooiing naar het wateroppervlak en/of de omtrek van het water bij een bepaald peil of de beschoeiing als er geen kunstmatig breukvlak in het terrein is aangebracht (Samengevat: bovenkant insteek).


Stroomrichting

De stroomrichting van de waterloop kan middels een pijlsymbool worden weergegeven maar ook door de digitaliseerrichting van de hartlijn. Daarbij is echter geen periodieke variatie aan te geven.


Topologie

•Waterlichamen en watergebieden worden opgesplitst in waterdelen op splitsingen (knooppunten) en wanneer de delen fysiek uit elkaar liggen. Ook andere factoren kunnen reden zijn een verdere opsplitsing naar waterdelen te maken.

•De waterdelen sluiten op elkaar aan (waar ze in werkelijkheid ook op elkaar aansluiten).

•Waterdelen lopen door onder bruggen / viaducten en door sluizen etc.

•De waterdelen vormen een stabiele basis. Dat wil zeggen dat codering en ligging in principe in de loop der tijd zo min mogelijk wijzigen.

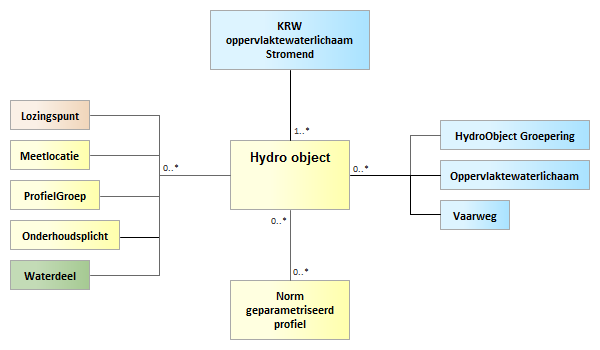

Functioneel Model

Naar: Beschrijving, Attributen




Attributen

Naar: Beschrijving, Functioneel Model


Naast onderstaande attributen heeft HydroObject ook alle attributen van IMWA GeoObject, Metadata en LeggerWatersysteem.


Attribuutnaam

Toelichting

Type

Een-heid

Bron Definitie

Model

OBJECTID

Wordt automatisch gegenereerd.

EsriFieldTypeOID



Watersysteem

typeWaterKwalitatief

Een aanduiding voor het soort oppervlaktewater beschouwd vanuit waterkwaliteit.

Typische soorten vanuit het oogpunt van waterkwaliteit zijn: zout water, brak water, stadswater.

WaterType Kwalitatief



Watersysteem

typeWaterKwantitatief

Een aanduiding voor het soort oppervlaktewater beschouwd vanuit waterkwantiteit

Typische soorten vanuit het oogpunt van waterkwantiteit zijn: hoofdwaterloop, wegsloot, kanaal, boezem, vijver.

WaterType Kwantitatief


Watersysteem

categorieOppervlaktewater

Een indeling naar de grootte van de afvoer en/of oppervlakte zoals bepaald bij wet/verordening.

Hiermee wordt de indeling van oppervlaktewaterlichamen bedoeld naar primair, secundair tertiair en overig:

• ‘Primair’ voor wateren met een belangrijk functie in de wateraan- en afvoer en waterberging

• ‘Secundair’ voor wateren die een functie hebben in de wateraan- en afvoer en waterberging van percelen van meerdere gerechtigden - met uitzondering van primaire wateren.

• ‘Tertiair’ voor wateren die alleen een functie hebben in de wateraan- en afvoer van en naar terreinen waarvan de onderhoudsplichtige zelf gerechtigde is en die in directe of indirecte verbinding staan met secundaire of primaire wateren.

OppervlaktewaterCategorie


Watersysteem

breedte

De maatgevende breedte voor het waterhoudende deel van het object loodrecht op de as van het oppervlaktewaterlichaam.

Double

m


Watersysteem

lengte

De maatgevende lengte van het Oppervlaktewaterlichaam (Hydro-object)

Wordt afgeleid op basis van de (lijn)geometrie

Double

m

AQUO

Watersysteem

draineert

Het (de) door een oppervlaktewater gedraineerde bekken(s).

Toepassing INSPIRE: schaalgetal (zonder voorvoegsel “1:“). Wordt in ieder geval ook geleverd via de metadata van de dataset.

Integer


inspire

Watersysteem

getijdeBeinvloed

Geeft aan of het oppervlaktewater aangetast is door getijdenwater.

Default waarde "Nee" voor alle Hydro-objecten.

JaNee



Watersysteem

niveau

Verticale locatie van een waterloop ten opzichte van de grond.

Default waarde "maaiveld", bij Hevel is de waarde "op hoogte".

Niveau


inspire

Watersysteem

ontstaanswijze

Ontstaanswijze van het Hydro-object (natuurlijk of door de mens gemaakt).

Ontstaanswijze


inspire

Watersysteem

oppwaterVolgnummer

Getal (of code) waarmee de mate van aftakking in een stroomsysteem wordt weergegeven.

Integer


inspire

Watersysteem

ruimtelijkeAfbakeningBekend

Een aanduiding dat de afbakening (bijvoorbeeld: grenzen en in-formatie) van een ruimtelijk object bekend is.

JaNee


inspire

Watersysteem

persistentie

De mate van persistentie van water. stroomsysteem wordt weergegeven.

Toelichting: dry, ephemeral, intermittent, perennial (droog, kortstondig, afwisselend, continue)

Persistentie


inspire

Watersysteem

typeMethodeRuwheid

De naam van het type methode waarin de ruwheid van de watergang (vegetatieruwheid of bodemruwheid) of kunstwerk (wandruwheid) wordt uitgedrukt.

RuwheidTypeMethode


HyDAMO

Watersysteem

ruwheidLaag

Ruwheid uitgedrukt in de eenheid die past bij de typeMethodeRuwheid. Deze is geldig voor de representatieve winterbegroeiingstoestand.

Double


HyDAMO

Watersysteem

ruwheidHoog

Ruwheid uitgedrukt in de eenheid die past bij de typeMethodeRuwheid. Deze is geldig voor de representatieve zomerbegroeiingstoestand.

Double


HyDAMO

Watersysteem

indicatieFictief

Indicatie of het object fictief is, zoals pseudo- of kunstwerkvakken.

JaNee


Project

Watersysteem

oppervlaktewaterlichaamID

Relatie naar Oppervlaktewaterlichaam

GUID



Watersysteem

hydroObjectGroeperingID

Een associatie naar een ander geval van hetzelfde werkelijke oppervlaktewater in een andere verzameling gegevens. Toelichting: Associatierelatie verwijst naar (ID van) het Hydro-object. In te vullen op basis van topologie.

GUID


inspire

Watersysteem

krwStromendID

Relatie naar KRWOppervlaktewaterStromend

GUID



Watersysteem

vaarwegID

Relatie naar Vaarweg

GUID



Watersysteem

Shape

Geometrische representatie van het object middels een lijn Het betreft de Hartlijn van het representieve waterhoudende deel.

Geometry



Watersysteem
