FilterlaagAsfaltbekleding

Beschrijving

Naar: Functioneel Model, Attributen, Bijlage

Definitie

Een tussenlaag in de taludbekleding die uitspoeling van fijnkorrelig materiaal uit de ondergrond door de bovenliggende laag van de bekleding voorkomt.

Herkomst definitie: Aquo (verouderd)

Toelichting

Betreft hier de filterlaag voor een asfalt bekleding.

Geometrie

Betreft objectklasse zonder geometrie.

Associaties

Model	Object
Keringen	ToplaagAsfaltbekleding

Relaties standaarden

Standaard	Entiteit	Geometrie	Generalisatie	Specialisatie
IMWA	Beschrijving filterlaag	Nvt	Nvt	Nvt

Komt voor in

Producten	Onbekend
Onderdeel van	DAMO Keringen

Inwinningsregels

Inwinningsregels niet van toepassing, betreft objectklasse zonder geometrie.

Functioneel Model

Naar: Beschrijving, Attributen, Bijlage

Attributen

Naar: Beschrijving, Functioneel Model, Bijlage

Attribuutnaam	Toelichting	Type	Een-heid	Bron definitie	Model
OBJECTID	PK, wordt automatisch gegenereerd.	esriFieldTypeOID			Keringen
jaarVanAanleg	Het jaar van aanleg. Leeftijd van de bekleding op de peildatum. Herkomst WTI parameter vertaald in Jaar van Aanleg.	SmallInteger		WTI	Keringen
typeBekledingLaag	Nadere aanduiding van het type bekledinglaag.	TypeBekledingLaag			Keringen
typeFilterlaag	Type filterlaag bij OSA	TypeFilterlaag		WTI	Keringen
typeMateriaalBekleding	Type materiaal van de bekledingslaag Domein onderscheiden naar type bekledingslaag	MateriaalBekledingUitvulFilterVlijlaag		Aquo	Keringen
volgnummer	Volgnummer ter indicatie van de laagvolgorde.	SmallInteger			Keringen
toplaagAsfaltbekledingID	Relatie naar ToplaagAsfaltbekleding	Integer			Keringen

Bijlage

Naar: Beschrijving, Functioneel Model, Attributen

Gekopieerd uit: TR25a Technisch Rapport Steenzettingen.- Toetsing.

Van: TAW (Technische Adviescommissie voor de Waterkeringen

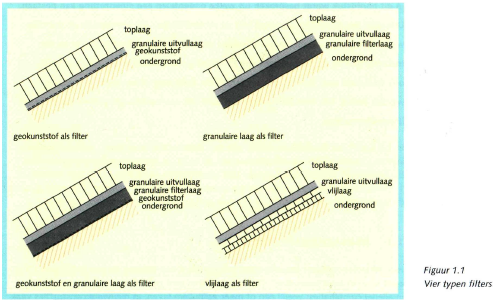

Het bekledingssysteem van elke steenzetting bevat een toplaag en een ondergrond (klei, zand of granulaire aanvulling). Daartussen zijn in veel gevallen andere lagen aanwezig, in allerlei combinaties: veelal één of meer granulaire lagen, in nieuwere constructies vaak een geokunststof, in oude constructies vaak één of meer vlijlagen. Deze lagen hebben een beoogde functie in de uitvoering, als filter of als aanvulling. In de toetsingspraktijk komen de volgende bekledingssystemen voor:

Toplaag - ondergrond

Toplaag - geokunststof- ondergrond

Toplaag - granulaire laag/lagen - ondergrond

Toplaag - granulaire laag/lagen - geokunststof -ondergrond

Toplaag - granulaire laag/lagen - vlijlaag/-lagen - ondergrond
