GeotextielSteenzetting
Naar: Functioneel Model, Attributen, Bijlage
Een vlak doorlatend weefsel of vlies, in contact met grond en/of andere materialen toegepast in geotechnische en civieltechnische constructies
Herkomst definitie: Aquo
Kunststof doek dat bij voorbeeld op zand of klei wordt toegepast om uitspoeling ervan te voorkomen.
Geotextiel dat op het basismateriaal van een bekledingsconstructie wordt aangebracht
Betreft objectklasse zonder geometrie.
Standaard |
Entiteit |
Geometrie |
Generalisatie |
Specialisatie |
IMWA |
Nvt |
Nvt |
Nvt |
Producten |
Onbekend |
Onderdeel van |
DAMO Keringen |
Inwinningsregels niet van toepassing, betreft objectklasse zonder geometrie.
Naar: Beschrijving, Attributen, Bijlage
Naar: Beschrijving, Functioneel Model, Bijlage
Attribuutnaam |
Toelichting |
Type |
Een-heid |
Bron definitie |
Model |
OBJECTID |
PK, wordt automatisch gegenereerd. |
esriFieldTypeOID |
Keringen |
||
debiet |
Specifiek debiet (filtersnelheid) door het geotextiel tijdens de doorlatendheidsmeting van het geotextiel dat direct op de ondergrond van klei of zand ligt. Raadpleeg hiervoor de leverancier. |
Double |
l/s/m² |
WTI |
Keringen |
dikte |
Dikte van het geotextiel dat direct op de ondergrond van klei of zand ligt. Raadpleeg hiervoor de leverancier. |
Double |
mm |
WTI |
Keringen |
jaarVanAanleg |
Het jaar van aanleg. Leeftijd van de bekleding op de peildatum. Herkomst WTI parameter vertaald in Jaar van Aanleg. |
SmallInteger |
WTI |
Keringen |
|
O90 |
O90 van het geotextiel dat direct op de ondergrond van klei of zand ligt (maat voor de maaswijdte). Raadpleeg hiervoor de leverancier. |
Double |
mm |
WTI |
Keringen |
typeBekledingLaag |
Nadere aanduiding van het type bekledinglaag. |
TypeBekledingLaag |
Keringen |
||
typeMateriaalBekleding |
Type materiaal van de bekledingslaag Domein onderscheiden naar type bekledingslaag |
MateriaalBekledingGeotextiel |
Aquo |
Keringen |
|
verval |
Verval over het geotextiel tijdens de doorlatendheidsmeting van het geotextiel dat direct op de ondergrond van klei of zand ligt. Raadpleeg hiervoor de leverancier. |
Double |
mm |
WTI |
Keringen |
volgnummer |
Volgnummer ter indicatie van de laagvolgorde. |
SmallInteger |
Keringen |
||
toplaagSteenzettingID |
Relatie naar ToplaagSteenzetting |
Integer |
Keringen |
Naar: Beschrijving, Functioneel Model, Attributen
Gekopieerd uit: TR25a Technisch Rapport Steenzettingen.- Toetsing.
Van: TAW (Technische Adviescommissie voor de Waterkeringen

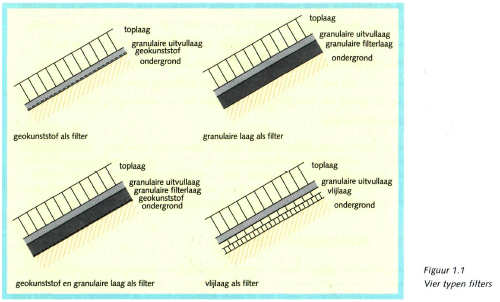

Het bekledingssysteem van elke steenzetting bevat een toplaag en een ondergrond (klei, zand of granulaire aanvulling). Daartussen zijn in veel gevallen andere lagen aanwezig, in allerlei combinaties: veelal één of meer granulaire lagen, in nieuwere constructies vaak een geokunststof, in oude constructies vaak één of meer vlijlagen. Deze lagen hebben een beoogde functie in de uitvoering, als filter of als aanvulling. In de toetsingspraktijk komen de volgende bekledingssystemen voor:
Toplaag - ondergrond
Toplaag - geokunststof- ondergrond
Toplaag - granulaire laag/lagen - ondergrond
Toplaag - granulaire laag/lagen - geokunststof -ondergrond
Toplaag - granulaire laag/lagen - vlijlaag/-lagen - ondergrond
